Wilgoć w dachu nie zawsze jest skutkiem widocznego przecieku. Znacznie częściej jej źródłem jest para wodna pochodząca z wnętrza budynku, która wraz z ciepłym powietrzem przedostaje się w kierunku chłodniejszych warstw przegrody. Jeżeli temperatura w określonym miejscu spadnie poniżej temperatury punktu rosy, para wodna może przejść w stan ciekły i zgromadzić się w izolacji, na poszyciu dachowym albo na elementach drewnianej konstrukcji.

O rzeczywistym bezpieczeństwie dachu nie decyduje więc wyłącznie deklarowany współczynnik przewodzenia ciepła λ. Równie ważne są:

• struktura izolatora,
• jego podatność na zawilgocenie,
• przepuszczalność pary wodnej,
• szczelność powietrzna całego układu,
• zdolność przegrody do wysychania,
• zachowanie parametrów cieplnych po kontakcie z wodą.

To właśnie w tym obszarze wyraźnie ujawnia się różnica pomiędzy porowatymi materiałami włóknistymi a wielowarstwowym systemem izolacji refleksyjnej Termolock®.

Punkt rosy nie jest stałą temperaturą

Punkt rosy nie ma jednej, uniwersalnej wartości. Zależy jednocześnie od temperatury powietrza i jego wilgotności względnej.

Przykładowo dla powietrza o temperaturze 20°C:

• przy wilgotności względnej 50% punkt rosy wynosi około 9,3°C,
• przy wilgotności 60% – około 12°C,
• przy wilgotności 70% – już około 14,4°C.

Oznacza to, że twierdzenie, iż woda zaczyna odparowywać dopiero po przekroczeniu 11°C, byłoby nadmiernym uproszczeniem. Wysychanie zależy od różnicy ciśnień cząstkowych pary wodnej, wilgotności powietrza, temperatury, wentylacji, nasłonecznienia oraz oporu dyfuzyjnego kolejnych warstw. Nie istnieje jedna temperatura, powyżej której każda mokra izolacja zaczyna skutecznie wysychać.

W praktyce nie „przesuwa się” sam punkt rosy jako właściwość materiału. Wraz ze zmianą warunków zewnętrznych zmienia się rozkład temperatury i ciśnienia pary wodnej w przegrodzie, a tym samym miejsce, w którym może dojść do osiągnięcia stanu nasycenia. Zagadnienie to analizuje się między innymi według metod opisanych w normie ISO 13788. Sama norma podkreśla jednak, że uproszczone obliczenia nie uwzględniają wszystkich zjawisk, takich jak przepływ powietrza przez nieszczelności, transport wody w stanie ciekłym czy zmiana właściwości materiału pod wpływem wilgoci. (ISO)

Dlaczego wilgoć jest szczególnie niebezpieczna dla materiałów porowatych?

Wełna mineralna i skalna są materiałami o bardzo wysokiej porowatości. Ich właściwości termoizolacyjne wynikają przede wszystkim z obecności nieruchomego powietrza pomiędzy włóknami. Same włókna stanowią szkielet materiału, natomiast zasadniczą warstwą ograniczającą przepływ ciepła jest powietrze zamknięte w bardzo małych przestrzeniach.

Współczesne wełny stosowane w dachach mają zwykle deklarowaną wartość λ na poziomie około 0,031–0,035 W/(m·K). Warstwa o grubości 25 cm zapewnia teoretyczny opór cieplny:

• około 7,1 m²K/W dla λ = 0,035 W/(m·K),
• około 8,1 m²K/W dla λ = 0,031 W/(m·K).

Są to jednak wartości odnoszące się do suchego, prawidłowo ułożonego materiału. Nie uwzględniają mostków cieplnych tworzonych przez krokwie, szczelin pomiędzy pasami wełny, przewiewania izolacji, jej ściśnięcia ani lokalnego zawilgocenia.

Problemem nie zawsze jest chłonność samych włókien

Wiele nowoczesnych wyrobów z wełny jest hydrofobizowanych. Nie oznacza to jednak, że cała warstwa izolacji staje się odporna na wodę. Włókna mogą mieć ograniczoną zwilżalność, lecz pomiędzy nimi nadal znajduje się rozbudowana, otwarta sieć porów.

Woda może:

• gromadzić się pomiędzy włóknami,
• utrzymywać się w miejscach ściśnięcia materiału,
• zalegać przy krokwiach i poszyciu,
• rozprzestrzeniać się wskutek grawitacji lub ruchu powietrza,
• ograniczać możliwość swobodnego wysychania wewnętrznych warstw.

W fizyce budowli należy rozróżnić co najmniej trzy właściwości: sorpcję wilgoci z powietrza, przepuszczalność pary wodnej oraz pochłanianie wody w stanie ciekłym. Są one badane odrębnymi metodami, odpowiednio według ISO 12571, ISO 12572 i ISO 15148. Materiał paroprzepuszczalny nie musi być jednocześnie odporny na działanie wody ciekłej. (ISO)

Wilgotna izolacja przewodzi więcej ciepła

Powietrze jest dobrym izolatorem tylko wtedy, gdy pozostaje nieruchome i nie zostaje zastąpione wodą. W temperaturze pokojowej ciekła woda przewodzi ciepło ponad dwadzieścia razy intensywniej niż powietrze. Dlatego nawet częściowe wypełnienie porów wodą może zwiększyć efektywną przewodność cieplną izolacji. (NIST SRD)

Wpływ zawilgocenia na parametry cieplne jest na tyle istotny, że norma ISO 10456 przewiduje współczynniki korygujące wartości cieplne materiałów w zależności od temperatury oraz wilgotności. Badania materiałów z wełny mineralnej również potwierdzają wzrost przewodności cieplnej wraz ze wzrostem zawartości wody. W eksperymentalnych badaniach mokrych izolacji z wełny mineralnej odnotowywano znaczne zwiększenie λ, szczególnie przy wyższym stopniu nasycenia. (ISO)

W praktyce oznacza to, że wilgotna wełna może nadal wyglądać na prawidłowo zamontowaną, lecz jej rzeczywisty opór cieplny będzie niższy niż opór deklarowany dla materiału suchego.

Jak powstaje kondensacja wewnątrz izolacji z wełny?

Zimą po stronie pomieszczenia występuje wyższa temperatura oraz zwykle wyższe ciśnienie pary wodnej niż po stronie zewnętrznej. Para dąży więc do przemieszczenia się w kierunku chłodniejszej części dachu.

Jeżeli ciepłe i wilgotne powietrze przedostaje się przez:

• nieszczelne zakłady folii,
• przejścia instalacyjne,
• połączenia ze ścianami szczytowymi,
• obróbki okien dachowych,
• okolice kominów,
• połączenia przy murłacie,
• zszywki, rozdarcia i niedoklejone taśmy,

może dotrzeć do zimnej części przegrody znacznie szybciej niż poprzez samą dyfuzję przez materiały. Po obniżeniu temperatury wzrasta wilgotność względna tego powietrza. Po osiągnięciu temperatury punktu rosy następuje kondensacja.

Największym zagrożeniem nie jest więc wyłącznie paroprzepuszczalność wełny, lecz połączenie jej otwartej struktury z nieszczelnością powietrzną przegrody. Powietrze przepływające przez szczeliny może transportować znacznie więcej wilgoci niż sama dyfuzja przez jednorodną warstwę materiału. Dlatego skuteczna kontrola wilgoci wymaga ciągłej, szczelnej warstwy powietrznej i paroszczelnej lub paroregulacyjnej. (Building Science Education)

Prawidłowy dach z wełną wymaga całego systemu warstw

W przypadku materiałów włóknistych nie wystarcza zastosowanie samej membrany paroprzepuszczalnej.

Prawidłowy układ powinien uwzględniać:

Od strony wnętrza:

• szczelną warstwę kontroli przepływu powietrza,
• paroizolację lub odpowiednio dobrany opóźniacz pary,
• trwałe uszczelnienie zakładów, ścian, kominów i wszystkich przejść instalacyjnych.

Od strony zewnętrznej:

• odpowiednio dobraną membranę wysokoparoprzepuszczalną albo prawidłowo wykonaną szczelinę wentylacyjną,
• możliwość odprowadzenia wody opadowej i kondensatu,
• drożny wlot oraz wylot powietrza,
• zachowanie wymaganej przestrzeni pomiędzy izolacją a deskowaniem, jeżeli wynika to z przyjętego układu dachu.

Membrana dachowa może umożliwiać wysychanie przegrody w kierunku zewnętrznym, ale nie zastępuje szczelnej warstwy od strony pomieszczenia. Jeżeli wilgotne powietrze będzie stale napływać do izolacji przez nieszczelności, sama paroprzepuszczalność membrany może okazać się niewystarczająca.

Jak działa izolacja refleksyjna Termolock®?

Termolock® różni się od wełny przede wszystkim budową materiałową. Mata o grubości około 40 mm składa się z dziesięciu warstw folii z komorami powietrznymi oraz czterech ekranów aluminiowych. Producent wskazuje dla wyrobu Krajową Ocenę Techniczną ITB-KOT-2025/2798 i Krajową Deklarację Właściwości Użytkowych nr 1/2025. (Termolock)

System ogranicza przepływ ciepła za pomocą trzech mechanizmów:

1. Powietrze zamknięte w komorach

Powietrze znajdujące się w niewielkich, oddzielonych od siebie komorach pozostaje w dużej mierze nieruchome. Ogranicza to przewodzenie i powstawanie wewnętrznych prądów konwekcyjnych.

2. Ekrany o niskiej emisyjności

Powierzchnie aluminiowe ograniczają wymianę ciepła przez promieniowanie. Warunek jest jednak zasadniczy: powierzchnia refleksyjna musi sąsiadować z przestrzenią powietrzną. Dociśnięcie ekranu bezpośrednio do innej warstwy ogranicza znaczenie mechanizmu refleksyjnego. Zależność tę potwierdzają również oficjalne materiały dotyczące izolacji refleksyjnych. (Building Science Education)

3. Ciągła warstwa kontroli powietrza i pary

Po szczelnym połączeniu zakładów, obróbek i przejść mata może ograniczać przepływ wilgotnego powietrza z pomieszczenia do chłodnej części dachu. W tym przypadku decydujące znaczenie ma jednak nie tylko sam materiał, ale jakość wykonania. Każda nieszczelność wokół okna dachowego, przewodu, komina lub murłaty może osłabić funkcję całego systemu.

Najważniejsza różnica: brak otwartej struktury porowatej

Termolock® nie magazynuje wilgoci w otwartej sieci włókien. W przypadku krótkotrwałego kontaktu z wodą ciecz pozostaje głównie na powierzchni albo w miejscu uszkodzenia, zamiast rozprzestrzeniać się w całej objętości izolacji poprzez system połączonych porów.

Oznacza to kilka praktycznych korzyści:

• brak nasiąkania całej grubości materiału w sposób typowy dla otwartej struktury włóknistej,
• ograniczone ryzyko zastąpienia powietrza izolacyjnego wodą,
• brak długotrwałego magazynowania wilgoci pomiędzy włóknami,
• większa przewidywalność parametrów po krótkotrwałym kontakcie z wodą,
• możliwość łatwiejszego zauważenia i usunięcia skutków przecieku,
• brak osiadania materiału pod wpływem zawilgocenia.

Nie oznacza to, że na powierzchni Termolock® nigdy nie może pojawić się kondensacja. Jeżeli jakakolwiek powierzchnia osiągnie temperaturę niższą od punktu rosy, prawa fizyki pozostają niezmienne. Przewaga maty polega na tym, że powstała woda nie jest łatwo wchłaniana i rozprowadzana w otwartej strukturze izolatora.

Analiza załączonego badania laboratoryjnego

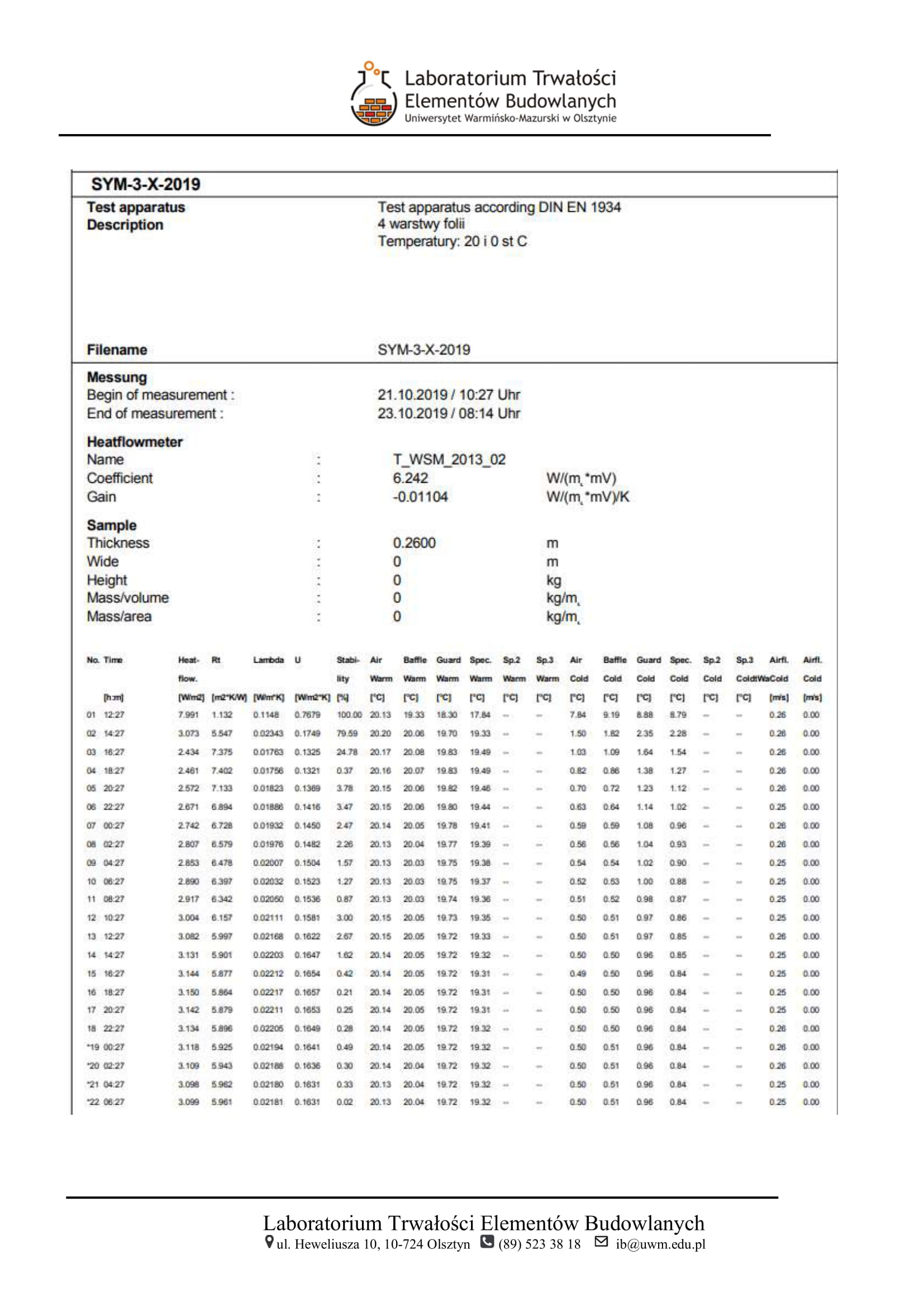

Załączona karta badania oznaczona symbolem SYM-3-X-2019 przedstawia pomiar cieplny układu czterech warstw folii.

Na dokumencie widoczne są następujące informacje:

Średnia z czterech końcowych odczytów oznaczonych w tabeli jako ustabilizowane wynosi około:

• opór cieplny Rt = 5,95 m²K/W,
• współczynnik przenikania ciepła U = 0,1635 W/(m²·K),
• wartość w kolumnie „Lambda” = 0,02185 W/(m·K).

Końcowy poziom stabilności wynosi 0,02%, co wskazuje na ustabilizowanie przepływu ciepła w końcowej fazie pomiaru.

Wartość U jest logicznie powiązana z uzyskanym oporem cieplnym po uwzględnieniu oporów przejmowania ciepła. Wynik pokazuje więc wysoką izolacyjność cieplną kompletnego, badanego układu warstwowego.

Warto również zauważyć, że DIN EN 1934 dotyczy pomiaru oporu cieplnego metodą skrzynki grzejnej z miernikiem strumienia ciepła, zasadniczo w odniesieniu do elementów murowych. Na karcie zapisano „test apparatus according DIN EN 1934”, czyli informację o aparaturze, a nie pełne stwierdzenie zgodności całego badania wyrobu foliowego ze wszystkimi wymaganiami normy. (dinmedia)

Co badanie potwierdza, a czego nie można z niego wywnioskować?

Załączona strona potwierdza parametry cieplne badanego układu w warunkach różnicy temperatur około 20 K.

Nie zawiera natomiast:

Termolock® a wilgoć – porównanie zachowania materiałów

Dlaczego system Termolock® może zwiększać bezpieczeństwo konstrukcji drewnianej?

Bezpieczeństwo drewna nie jest właściwością jednego materiału izolacyjnego, lecz wynikiem działania całej przegrody. Termolock® może jednak istotnie ograniczyć ryzyko dzięki połączeniu kilku cech:

1. Nie tworzy otwartego magazynu wilgoci pomiędzy włóknami.
2. Ogranicza przepływ wilgotnego powietrza, pod warunkiem szczelnego wykonania połączeń.
3. Umożliwia zachowanie kontrolowanej szczeliny wentylacyjnej pomiędzy izolacją a deskowaniem lub membraną.
4. Nie osiada pod wpływem wilgoci, dzięki czemu nie powstają puste przestrzenie i lokalne strefy wychłodzenia.
5. Zachowuje stabilną geometrię, co ogranicza powstawanie mostków termicznych.
6. Nie wymaga schnięcia całej objętości włóknistego materiału po krótkotrwałym kontakcie z wodą.
7. Łączy izolację cieplną z kontrolą promieniowania i szczelności, zamiast polegać wyłącznie na grubości materiału.
8.

Aktualna Krajowa Deklaracja Właściwości Użytkowych podaje dla pojedynczej maty Termolock® opór cieplny zależny od kierunku przepływu ciepła oraz konfiguracji szczelin powietrznych. Dla układu szczelina–mata–szczelina deklarowana wartość wynosi między innymi 2,12 m²K/W przy pionowym przepływie ciepła w górę oraz 2,10 m²K/W przy przepływie poziomym. Potwierdza to, że Termolock® powinien być oceniany jako kompletny układ maty i przestrzeni powietrznych, a nie wyłącznie jako jednorodna warstwa o określonej grubości.

Podsumowanie

Najważniejszą przewagą systemu Termolock® w warunkach podwyższonej wilgotności nie jest „usunięcie” punktu rosy. Punkt rosy może wystąpić w każdej przegrodzie, jeżeli temperatura i wilgotność stworzą warunki do kondensacji.

Przewaga polega na innym zachowaniu materiału po pojawieniu się wilgoci.

W materiałach włóknistych woda może dostać się pomiędzy włókna, zastąpić część izolującego powietrza, zwiększyć przewodzenie ciepła i wymagać długotrwałego wysychania całej warstwy. Jeżeli jednocześnie wystąpią błędy w paroizolacji albo wentylacji, wilgoć może utrzymywać się przy elementach drewnianych przez długi czas.

Termolock® nie ma otwartej struktury porowatej. Zamknięte komory powietrzne i powierzchnie foliowe ograniczają wnikanie wody do wnętrza materiału oraz jej rozprzestrzenianie. Po szczelnym montażu system może równocześnie ograniczać przepływ ciepła, promieniowania, powietrza i pary wodnej.

Dlatego Termolock® stanowi szczególnie wartościowe rozwiązanie w dachach drewnianych, poddaszach użytkowych, sufitach katedralnych oraz konstrukcjach, w których istotne są: niewielka grubość izolacji, kontrola wilgoci, trwałość parametrów oraz zachowanie prawidłowej wentylacji drewna. Warunkiem pozostaje jednak profesjonalny projekt całego układu, szczelne wykonanie połączeń oraz zapewnienie drogi odprowadzenia ewentualnej wody z konstrukcji.
